Az új E-Coder 2 SE vezérlőpanel az Expert Electronics SDR eszközök vezérlésére szolgál, a távoli működtetésre helyezve a hangsúlyt. Magas minőségű (HQ) beépített sztereó audiokodekkel van felszerelve, a gyakorlatilag nem létező késleltetés érdekében.

Az E-Coder2 SE egy újgenerációs vezérlőpanel, amely egy HQ beépített sztereó 24 bites audio kodekkel van felszerelve, mely 114 dB dinamikatartománnyal rendelkezik (CS4272). Amikor RX üzemmódban dolgozik, az ExpertSDR2/3 ugyanazt az audiofolyamot küldi a TRX-nek és az E-Coder2 SE-nek. Ez lehetővé teszi, hogy közvetlenül a TRX-ről vagy az E-Coder2 SE-ről hallgassa az adást, és a késleltetés mindkét esetben gyakorlatilag érzékelhetetlen. Ezenkívül az E-Coder2 SE-ben egy speciális CW magot is implementáltunk, hogy minimalizáljuk a késleltetést, amikor adás közben figyeli a saját hangját. Most már távolról is működtetheti a TRX-et anélkül, hogy aggódnia kellene az esetleges monitorozási késedelmek miatt; ez egy új valóság! Az E-Coder2 SE különösen hasznos lesz azok számára, akik az Expert Remote System (ERS) rendszert használják, és adó-vevőjüket a kezelőhelytől távolabb helyezik el.

Az E-Coder 2 SE egy olyan USB portra tud csatlakozni, amely rendelkezik legalább 5V-os és 0,5A-es teljesítménnyel.

Az E-Coder2 SE hátlapján négy sztereó 6.3mm-es Jack csatlakozót talál: fejhallgató, mikrofon (aszimmetrikus mikrofonokhoz tervezve), CW lapát és PTT lábkapcsoló.

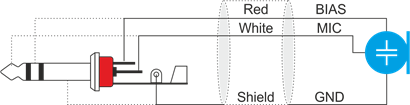

Mikrofon csatlakozó bekötése

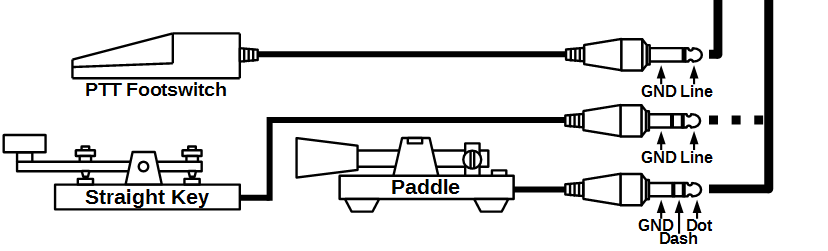

Kettős morzebillentyű, PTT lábkapcsoló pedál

A PTT lábkapcsolót a PTT aljzathoz kell csatlakoztatni, mivel ez vezérli az adó-vevő TX üzemmódját. A lábkapcsoló megnyomásakor a PTT vezeték a földeléshez(tok) csatlakozik, és az adó-vevőt TX üzemmódba kapcsolja. Adás közben villogni fog a piros LED TX jelző a panelen.

Az egyenes kulcsot a KEY aljzathoz kell csatlakoztatni, a gyűrűs érintkezőt kihúzva. A kulcs megnyomásával az adó-vevő TX üzemmódba kapcsol, folyamatos CW jelet generálva kézi üzemmódban. Az egyenes kulcs elengedésével az adó-vevő visszatér RX üzemmódba.

Az ikerlapátos kulcsot (egylapátos) a KEY aljzathoz kell csatlakoztatni. A kulcs egyik lapátjának megnyomásával (vagy egylapátos esetén az egyik oldal megnyomásával) az adó-vevő TX üzemmódba kapcsol, és megkezdődik a pontok és vonalkák automatikus generálása. A lapát elengedésével az adó-vevő visszatér RX üzemmódba.

A Panel menüben az E-Coder vezérlőpanel beállításaihoz férhet hozzá. A legördülő eszköz menüben kiválaszthatja a csatlakoztatott vezérlőpanel típusát. Vegye figyelembe, hogy ha egy E-Coder vezérlőpanel van csatlakoztatva az adó-vevőhöz, akkor a Panel menüben egy E-Coder 1 lap jelenik meg. Ha több E-Coder panel van csatlakoztatva az adó-vevőhöz, a Panel menü több fület jelenít meg, például E-Coder 1, E-Coder 2 stb., minden egyes panelhez azonos beállításokkal.

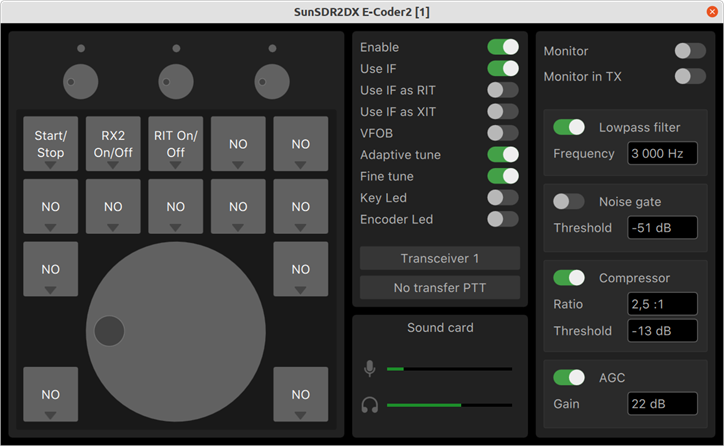

ESDR3 settings E-Coder2 settings in ExpertSDR3 0.11.0

A menü bal oldali részében az E-Coder panel sematikus képe látható gombokkal és potenciométerekkel. Nyomja meg bármelyik gombot, és megjelenik az elérhető funkciók listája.

A menü jobb oldali részében a panel fő beállításaihoz férhet hozzá, többek között:

• Engedélyezés: Az E-Coder panel vezérlésének engedélyezése
• IF használata: Frekvenciahangolás a szűrő panoráma fölött történő mozgatásával
• Use IF as RIT: Hangolás IF segítségével, ha a RIT offset be van kapcsolva
• IF használata XIT-ként: Hangolás IF-el, ha a XIT-eltolás be van kapcsolva
• VFO B: Al-vevő engedélyezése
• Adaptív hangolás: Minél gyorsabban forgatja a főgombot, annál nagyobb a hangolási lépés
• Finomhangolás: Engedélyezés a pontosabb hangoláshoz
• Billentyűvilágítás: Háttérvilágítás bekapcsolása
• Háttérvilágítás: A kódoló háttérvilágításának engedélyezése
• Transceiver 1: Válassza ki az RX1 vagy RX2 szoftveres vevőkészülékek egyikét
• Nincs átvitel PTT: Legördülő menü
• Hangkártya fül: Mikrofon és fejhallgató jelek jelzése
• Monitor: A panelben lévő DSP magot használja, a hangot maga a panel generálja, kiküszöbölve a felügyeleti késleltetést. A hallott hang eltér attól, amit ténylegesen adásban közvetít. Monitor TX-ben: Az ExpertSDR3 DSP-t használja, lehetővé téve, hogy pontosan azt hallja, amit ad, de késleltetéssel

Az E-Coder panelen három LED található, balról jobbra:

1. Zöld színnel világít, ha a VFO B aktív
2. Pirosan világít, ha TX-en van
3. Narancssárgán világít, ha az RX2 aktív

Az E-Coder2 SE panel megfelelő működéséhez az USB portnak 5V-ot kell szolgáltatnia, legalább 0,5A áramerősséggel. Ellenkező esetben problémák léphetnek fel a hanggal, például recsegések és nem megfelelő mikrofonellátás.

Az E-Coder 2 SE Tajvanban készül a legmagasabb minőségi szabványok szerint.

Az E-Coder2 és az E-Coder2 SE közötti fő különbségek

1. A 3 mm-es alumínium ház az acél panellel karöltve egy olyan masszív egységet képez, mint egy páncéllemez, és eközben kellemes tapintással bír.
2. Súlya 574 gramm az eredeti verzió 352 grammjával szemben, a plusz súly fokozza a panel tapadását az asztalon.
3. A konzol új bevonata és az új alsó keret, mely skálajelzésekkel lett ellátva, fokozzák az általános felhasználói élményt.
4. A tetején található három fekete potenciométer melyek vonzóbbá teszik a panel megjelenését.

Az ár tekintetében az új verzió nem változott sokat az előzőhöz képest. Kérjük, hagyja figyelmen kívül a régi E-Coder2-t, mivel már csak az E-Coder2 SE gyártását folytatjuk Tajvanban, így csak ez a modell áll rendelkezésre a nemzetközi piacon.
