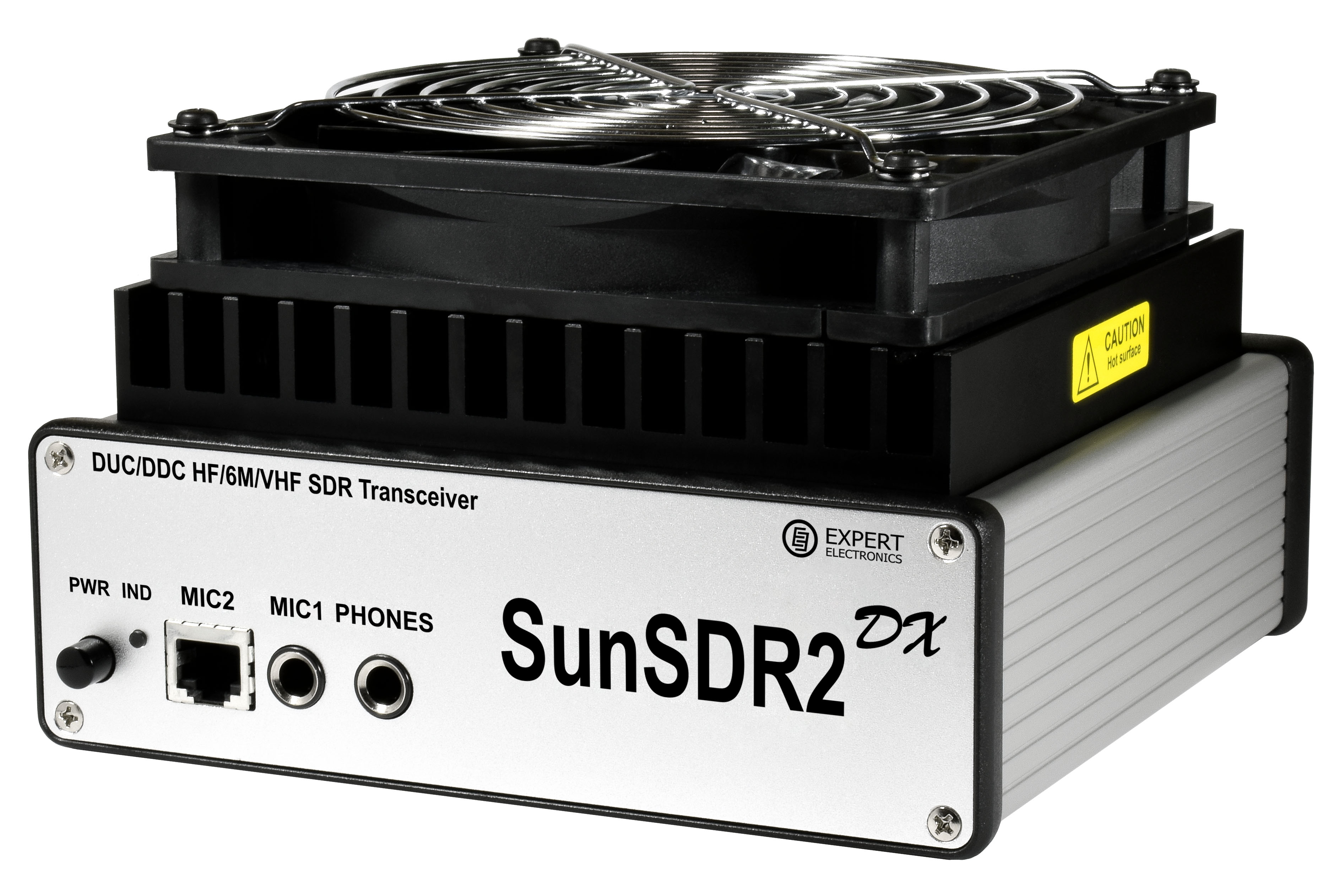

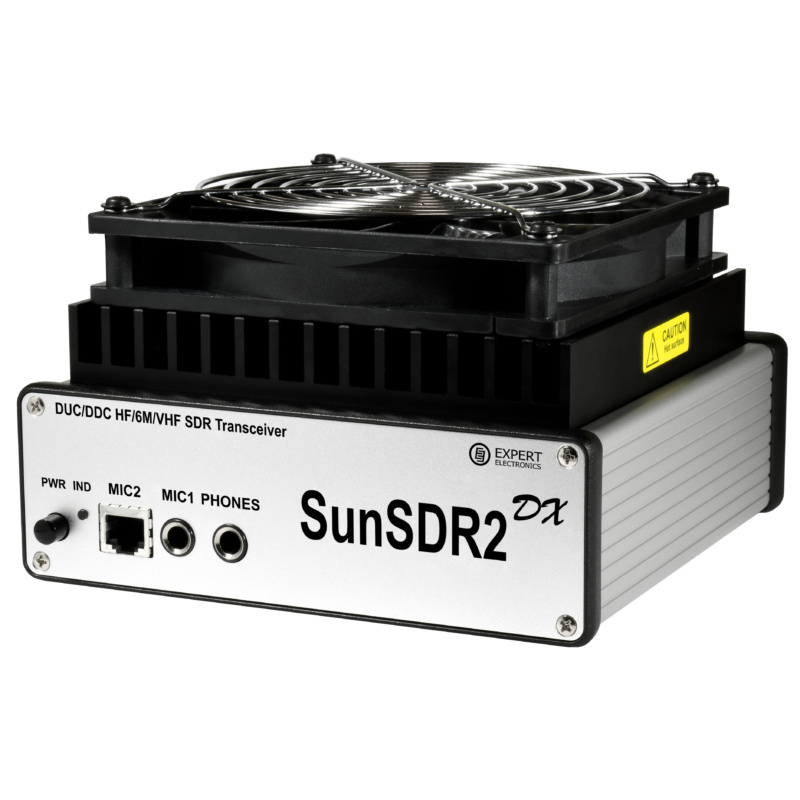

EXPERT ELECTRONICS SUNSDR2 DX SDR ADÓVEVŐ

Expert Electronics
797.941 HUF (628.300 HUF + ÁFA)
Menny.:db
Cikkszám: SUNSDR2 DX
Elérhetőség: Raktáron
797.941 HUF (628.300 HUF + ÁFA)
Menny.:db

Leírás és Paraméterek

Az Expert Electronics SunSDR2 DX a jól ismert SunSDR2 PRO adóvevő hardveresen továbbfejlesztett változata. Ez egy 100 W (HF), 50W (6M), 8W (2M) kimenő teljesítményű SDR adóvevő, kompakt kivitelben, különálló csatlakozóval az aktív hűtéshez és a továbbfejlesztett táprendszerhez, ami tökéletesen választássá teszi DX-expedíciók és versenyzők számára. Emellett külön csatlakozót is beépített a gyártó egy külső ATU-hoz, így a SunSDR2 DX rendelkezik minden olyan funkcióval, amelyet már megszokhattál az adóvevőkben, de azoknál többet nyújt! A továbbfejlesztett hardver és az ExpertSDR2 szoftver teszi ezt a nagy teljesítményű SDR adóvevőt tökéletes bázisállomássá. Nyilvánvaló választás egy igazi versenyző számára!

Expert Electronics SunSDR2 DX adóvevő újdonságok:

  • 100 Watt adóteljesítmény rövidhullámon, 50 Watt 6m-en
  • Új ATU-csatlakozó a jövőbeli antennahangoló opcióhoz
  • Külső ventilátor csatlakozó
  • Felüláteresztő-szűrő (HPF) a VHF-tartományhoz (100 MHz felett ), az alacsonyabb frekvenciatartományból származó, sávon kívüli zavarok kiszűrésére
  • Aluláteresztő-szűrő (LPF) a rövidhullámú tartományhoz (70 MHz alatt), a magasabb frekvenciatartományból származó, sávon kívüli zavarok kiszűrésére
  • Továbbfejlesztett VHF LNA (PGA103 + chip)
  • Új, nagyteljesítményű, beépített sztereó audió kodek 24 bites, 114 dB dinamikus tartománnyal
  • Anderson Powerpole tápcsatlakozó
  • Földelő csatlakozó
  • Strapabíró, DIP típusú ExtCtrl csatlakozó
  • Javított PCB topológia
  • Alacsonyabb fogyasztás és jobb energiaeloszlás

Expert Electronics SunSDR2 DX adóvevő tulajdonságok:

  • Független RX útvonal, ami DDC (Direct Down-Conversion) architektúrán alapul
  • Független TX útvonal, ami a DUC (Direct Up-Conversion) architektúrán alapul
  • Kimeneti teljesítmény: 100 W HF, 50W - 6M és 8W - 2M-en
  • 2 szoftver RX + SubRX (összesen 4 független vevő) + független szélessávú sávszkóp 80 MHz-ig
  • Távezzérelt működéskor a PTT-t és a morze-billentyűt az E-Coder külső vezérlőpanelhez lehet csatlakoztatni. A mikrofon és az E-Coder a távoli számítógéphez kapcsolódik.
  • TCI szoftveres interfész protokoll a zökkenőmentes kapcsolathoz olyan harmadik féltől származó szoftverekel, mint az SDC (saját Skimmerrel), a LogHX, a SWISSLOG a RUMlog, és sok más program.
  • A professzionális adó-processzor modul sokféle finomhangolási lehetőséget biztosít a kimenő hangminőség beállítására.
  • ExtCTRL csatlakozó a külső eszközök vezérléséhez 8 db open-collector csatlakozással
  • ALC csatlakozó külső erősítőkhöz *
  • Támogatja a VHF transzverterek használatát **
  • Lehetőséged van arra, hogy az adóvevőt jelgenerátorként használd a DAC OUT csatlakozón (SMA csatlakozó) keresztül
  • Lehetőség külső szűrők használatára az RF útvonal közepén, az ADC IN és az RX OUT (SMA csatlakozó) használatával
  • Minimális késleltetés CW módban (kb. 10 ms)
  • Bemenet a külső 10 MHz-es referencia oszcillátorhoz
  • Lehetőség az adóvevő SO2V módban történő használatára
  • Teljes duplex vagy félduplex üzemmódok ***
  • Antennakapcsoló 2 HF antenna csatlakozóval és különálló VHF antenna csatlakozóval (Mini UHF csatlakozók)
  • Belső teljesítménymérő a HF és a VHF sávokhoz, és SWR mérő a HF sávhoz
  • Az Ethernet LAN interfész gyors és megbízható kapcsolatot biztosít a számítógéppel

* ** *** Ezeket a funkciókat az adóvevő hardvere biztosítja, de az ExpertSDR2 szoftver nem támogatja. A jövőbeli ExpertSDR2 szoftververziók fogják támogatni ezeket a funkciókat is.

Expert Electronics ExpertSDR2 szoftver:

Az ExpertSDR2 szoftver csomag az SDR adóvevő vezérlésére szolgál. Vételi üzemmódban a szoftver két független vételi csatornát biztosít, legfeljebb 312 kHz sávszélességgel. Mindegyik vevőnek megvan a saját al-vevője (SubRX), így egy időben akár négy különböző frekvencia forgalmát hallgathatjuk. Az ExpertSDR2 Windows XP / 7/8/10 x32 vagy x64, Linux Ubuntu x64 és MacOS (MacOS jelenleg béta) alatt fut. Minimális hardverigény Intel Core i3 1,6 GHz vagy újabb, videokártya, amely támogatja az OpenGL 1.5-et és legalább 256 MB RAM-ot.

Expert Electronics ExpertSDR2 minimális rendszerkövetelmények:

  • 2 vagy 4 magos CPU Intel Core i3 vagy Core i5;
  • 8 GB RAM;
  • 40 GB szabad hely a HDD / SSD-n a ExpertSDR2 és a hozzá kapcsolódó programok számára;
  • 17 ′ vagy nagyobb monitor;
  • videokártya OpenGL 1.5 vagy újabb verzióval;

Az ExpertSDR2 támogatja a Windows 7-10 32/64 bit, a Linux (Ubuntu / Kubuntu 18.04 x64) és a macOS 10.14 Mojave vagy újabb verziókat.

Expert Electronics SunSDR2 DX adóvevő doboz tartalma:

  • SunSDR2 DX adóvevő
  • 1,8 m LAN-kábel a helyi hálózathoz való csatlakozáshoz

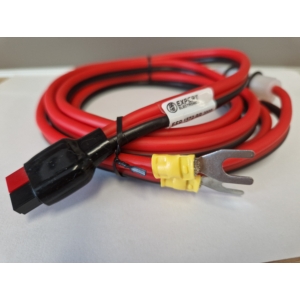

  • 2,0 m tápkábel az áramellátáshoz való csatlakoztatáshoz
  • Két 6,3 mm-es phono male és 3,5 mm-es phono female csatlakozó adapter a fülhallgató és a rádió csatlakoztatásához
  • Mini UHF (male) - SO239 (UHF / PL female) pigtail adapter 30 cm-es RG58 koaxiális kábellel

További érdekes információkat és fórumokat az SDR rádióról következő linkeken találtok:

Figyelem! Az SDR készülékeken nincs kezelőszerv, ezért a készülékekhez a gyártó nem mellékel használati útmutatót. Cégünk csak a hardware-t forgalmazza. A készülékek kezelése, használata ingyenesen letölthető különféle szoftverekkel történik. Ezen szoftverek és támogató fájljaik csak angol nyelven érhetők el a gyártók vagy más szoftverfejlesztők (többnyire rádióamatőrök) oldaláról. A szoftverek telepítése, beállítása, használata középszintű számítógépes és angol nyelvű ismeretet igényel. Aki ezzel nem rendelkezik, annak nem ajánljuk ilyen eszköz vásárlását, vagy kérjen segítséget más amatőröktől a fórumokon.

TCI macro az Expert Electronics SDR berendezésekhez: https://iw7dmh.jimdo.com/sunsdr2-pro-pages/tci-macro/

SunSDR2 DX paraméterei:

RF ADC, bit @ MHz 16 @ 160
ADC típusa LTC2209
RX frekvenciatartomány (MHz) 0.1…65; 95…155
Független szoftveres vevők 2 + 2 SubRX
Mintavételezési ráta (kHz @ bit) 39; 78; 156; 312 @ 24
Sávszkóp (MHz) 80
RX HF szűrők (MHz) LPF:65 or 9 x BPF + constant LPF:70
RX VHF szűrők (MHz) WideRX:95-155 or SAW filter for 2M:144-148 + constant HPF:100
BDR a HF tartományban (dB) N/A*
BDR a VHF tartományban (dB) N/A*
Érzékenység (uV) N/A*
DR IMD3, legalább (dB) N/A*
RMDR (dB) N/A*
ATT/Preamp (dB) -20; -10; 0; +10
VHF LNA (dB) N/A*
RF DAC (bit@MHz) 14 @ 640
TX frekvencia-tartomány (M) All amateur bands 160m to 6m and 2m
Kimenő teljesítmény HF (W) 100
Kimenő teljesítmény 6M (W) 50 (up to 60)
Kimenő teljesítmény VHF (W) 7 (up to 8)
TX IMD3 (dB) N/A*
Helyi oszcillátor TCXO (MHz +/- ppm) 20 +/- 0.5
External 10 MHz oscillator input +
Beépített audio-kodek (bit) 24
RF bemenet/kimenet 2HF, 1VHF (Mini_UHF, ADC IN, DAC OUT (SMA)
PC interfész LAN 100 Mbit
DC feszültségtartomány RX/TX (V) N/A*
Áramfelvétel RX/TX (A) N/A*
Fogyasztás RX/TX (W) N/A*
Üzemi hőmérséklet (°C/°F) 0…+50 / +32…+122
Méretek L x W x H (cm/inches) 19.0 x 17.0 x 8.0 / 7.48 x 6.69 x 3.14
Tömeg (kg/lbs) 1.8 / 3.96
A specifikációk a megadott értékektől 10-20%-ban eltérhetnek.
