Leírás és Paraméterek

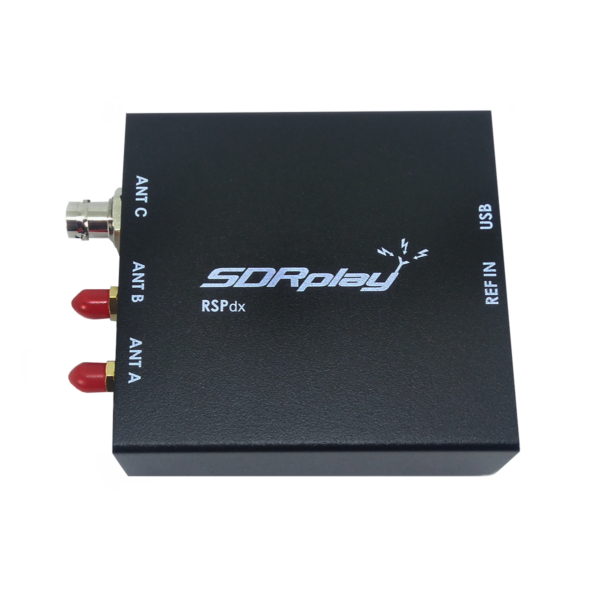

Az SDRplay RSPdx a népszerű RSP2 és RSP2pro SDR multi-antennás vevőkészülékek továbbfejlesztett verziója. Ez egy széles sávú, teljes funkcionalitású, 14 bites SDR vevő, amely lefedi a teljes RF spektrumot 1 kHz-től 2 GHz-ig. A könnyen elérhető SDR vevő szoftverek (beleértve az SDRplay által létrehozott SDRuno szoftvert is) erősségével kombinálva akár 10 MHz-es spektrumot is megfigyelhetsz egy időben.
Az SDRplay RSPdx SDR rádió három antenna portot tartalmaz, amelyek közül kettő SMA csatlakozókat használ és teljes 1 kHz-2 GHz-es tartományban működik, a harmadik pedig BNC csatlakozót használ, amely 200MHz-ig működik. Ezen kívül egy külső órabemenet is biztosított. Csak egy számítógépre és egy antennára van szükséged a kiváló kommunikációs vevőfunkciók biztosításához. A dokumentált API lehetővé teszi a fejlesztők számára, hogy új demodulátorokat, vagy alkalmazásokat hozzanak létre a platformon.
Az RSPdx helyettesíti a rendkívül sikeres RSP2 és RSP2pro SDR vevőket, amelyeket széles körben átalakítottak, hogy fokozott teljesítményt biztosítsanak a továbbfejlesztett szűrőkkel, jobb intermodulációs teljesítménnyel, felhasználó által választható DAB szűrővel és több szoftverrel választható csillapítási lépésekkel. Ha az RSPdx-et, az SDRplay saját SDRuno szoftverével együtt használod, egy speciális HDR (High Dynamic Range) üzemmódot is ki tudsz próbálni a 2MHz alatti frekvenciatartományon belüli kiválasztott sávok vételére. A HDR mód jobb intermodulációs teljesítményt és kevesebb téves vételt ad a kihívást jelentő sávokon is.
SDRplay RSPdx SDR vevő funkciók:
- Minden frekvenciát lefed 1 kHz-től VLF, LF, MW, HF, VHF, UHF és L-sávok között 2GHz-ig, rések nélkül
- Legfeljebb 10MHz-es spektrum vétele, monitorozása és rögzítése egy időben
- A teljesítmény 2MHz alatt lényegesen javult - jobb dinamikus tartomány és szelektivitás
- A szoftver által választható 3 antennaport
- Fokozottan képes kezelni a rendkívül erős jeleket
- Külső órabemenet szinkronizálás céljából, vagy csatlakoztatás a GPS referenciaórához az extra frekvencia pontosság érdekében
- Kiváló dinamikus tartomány a kihívásoknak megfelelő vételi körülményekhez
- A Windows-alapú SDRuno szoftver ingyenes használata, amely egyre növekvő szolgáltatáskészletet biztosít
- Erős és növekvő szoftver-támogatási hálózat
- Kalibrált S-mérő / RF teljesítmény és SNR-mérés SDRuno-val (beleértve a .CSV fájl adatait)
- Dokumentált API, amely lehetővé teszi a demodulátor vagy alkalmazás fejlesztését több platformon
A következő linkeken még több információ elérhető:
- A gyártó honlapja: https://www.sdrplay.com/
- Letölthető szoftverek, manuálok: https://www.sdrplay.com/downloads/
- SDRPlay forum: https://www.sdrplay.com/community/
- SDRPlay blog: https://www.sdrplay.com/blog/
- SDRplay vevő illesztése Raspberry PI3-hoz: https://www.youtube.com/watch?v=qXThS1XszhQ&feature=youtu.be
- Videó és pdf gyűjtemény: https://www.sdrplay.com/apps-catalogue/
- SDRPlay facebook: https://www.facebook.com/SDRPlay/
- SDRPlay twitter: https://twitter.com/SDRplay
- SDRt használók magyar FB csoportja: https://www.facebook.com/groups/343171502915028/
- Napi DX magyar FB csoport: https://www.facebook.com/groups/297858620929016/
Figyelem! Az SDR készülékeken nincs kezelőszerv, ezért a készülékekhez a gyártó nem mellékel használati útmutatót. Cégünk csak a hardware-t forgalmazza. A készülékek kezelése, használata ingyenesen letölthető különféle szoftverekkel történik. Ezen szoftverek és help-jük csak angol nyelven érhetők el a gyártók vagy más szoftverfejlesztők (többnyire rádióamatőrök) oldaláról. A szoftverek telepítése, beállítása, használata középszintű számítógépes és angol nyelvű ismeretet igényel. Ezek hiányában nem ajánljuk ilyen eszközök vásárlását, vagy kérjen segítséget a fórumokon más amatőröktől.
Az SDRplay gyártmányú termékekhez javasoljuk az általunk forgalmazott USB printer kábelt megvásárolni. Más USB kábelek nagy elektromágneses zajt kelthetnek, ami zavarhatja a vételt.
SDRplay RSPdx paraméterei | |
Weight | 315g |
Size | 113mm x 94mm x 35mm |
Low current consumption | • 190mA @ >60MHz (excl Bias T) • 120mA @ <60MHz (excl Bias T) |
Connectivity | USB 2.0 (high speed) type B socket |
Frequency Range | Continuous coverage 1kHz – 2GHz |
Antenna A Port Characteristics | • 1kHz – 2GHz operation • 50Ω input impedance • SMA female connector |
Antenna B Port Characteristics | • 1kHz – 2GHz operation • 50Ω input impedance • SMA female connector • Selectable 4.7V DC out (see Bias T) |
Antenna C Port Characteristics | • 1kHz – 200MHz operation • 50Ω input impedance • BNC female connector |
Reference Clock Input | MCX female connector |
Bias T (Antenna B Port only) | Software selectable 4.7V @ 100mA |
IF Modes | • Zero IF, All IF bandwidths • Low IF, IF bandwidths ≤ 1.536MHz |
IF Bandwidths (3dB) | • 200kHz • 300kHz • 600kHz • 1.536MHz • 5.0MHz • 6.0MHz • 7.0MHz • 8.0MHz |
ADC Characteristics | • Sample frequency 2 – 10.66MSPS • 14-bit native ADC (2 – 6.048MSPS) • 12-bit (6.048- 8.064 MSPS) • 10-bit (8.064- 9.216MSPS) • 8-bit (> 9.216 MSPS ) |
Maximum recommended input power | • 0dBm continuous • 10dBm for short periods |
Reference | High temp stability 0.5PPM TCXO • In-field trimmable to 0.01ppm. |
External Reference Clock | When an external 24MHz clock is applied, auto-detect will switch to the external reference. Ideally the external clock source should be connected to the RSPdx before power up |
Typical Noise Figures | • 20dB @ 2MHz • 17dB @ 12MHz • 15dB @ 25MHz • 15dB @ 40MHz • 2.6dB @ 100MHz • 2.1dB @ 200MHz • 6.0dB @ 340MHz • 3.1dB @ 660MHz • 4.4dB @ 1500MHz • 5.0dB @ 1800MHz |
Notch Filters | Note:The notch filters are software selectable and remove specific broadcast bands. |
• FM Notch Filter | >30dB 77 – 115MHz >50dB 85 – 107MHz >4dB 144 – 148MHz |
• MW Notch Filter | >15dB 400 – 1650kHz >30dB 500 – 1530kHz >40dB 540 – 1490kHz |
• DAB Notch Filter | >20dB 155 – 235MHz >30dB 160 – 230MHz |
Front End Filtering | |
• Low Pass | • 500kHz • 2MHz |
• Band Pass | • 2-12MHz • 12-30MHz • 30-60MHz • 60-120MHz • 120-250MHz • 250-300MHz • 300-380MHz • 380-420MHz • 420-1000MHz |
• High Pass | • 1000MHz |
Videók
Vélemények
Az SDR UNO ergonóm és rendszeresen jönnek ki az újabb és újabb fejlesztései.
A régi rádiók kivezetett KF-jével a múzeumi adóvevők is megtáltosodnak...
Foarte multumit de produs si magazin
73
Bogdan
Remélem ez hosszabb életű lesz!
A bolt gyorsasága és a szállítás a megszokott KIVÁLÓ, csomagolás "bombabiztos".
Köszönöm.
BUÉK!!!
A gyári szoftvertől viszont patakokban hullik a hajam: a kezelése finoman szólva is nehézkes IMHO, a tudásán is lenne mit javítani szerintem, és a dokumentáció is lehetne részletesebb itt/ott.
Ha nem szeretnél semmi extrát, beéred a relatív nagy sávszélességgel, de csak a legelterjedtebb demodulációs módokkal, ez a Neked való SDR. Ha nem bánsz némi szoftveres mókolást izgalmasabb/exotikusabb demodulátorok/funkciókért cserébe, még mindig jó választás lehet az RSPdx.
Ha azonban egy "Out of the box " kommunikációs SDR vevőt szeretnél, nézz szét jobban a piacon.
Egy jó tanács vásárlás előtt:
Találd ki, mire használnád, keresd meg hozzá a szoftvert, vedd meg a kompatibilis vasat.
