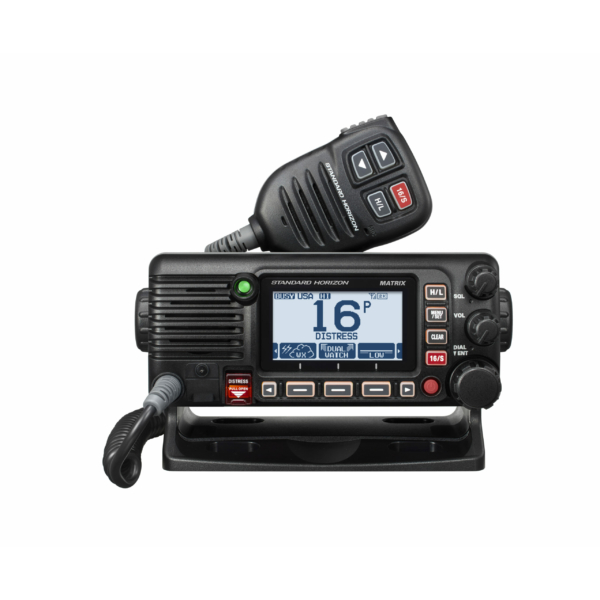

Standard Horizon GX-2400E VHF mobil hajórádió AIS/GPS
Leírás és Paraméterek
Standard Horizon GX-2400E VHF mobil hajórádió tulajdonságai:
NMEA2000
Plug and play NMEA 2000 interfész. Az integrált NMEA 2000 támogatja az összes PGN-t a navigációs, GPS, AIS és DSC funkciókhoz. Egyszerűen csak csatlakoztasd a NMEA 2000-et meglévő hálózatához, és a rendszer kiegészül az összes VHF és DSC funkcióval.
Integrált 66 csatornás WAAS GPS antenna
A GX-2400 MATRIX AIS/GPS, a rádió előlapjába integrált 66 csatornás WAAS GPS antennával rendelkezik, így mostantól nem kell vesződni azzal, hogy a rádiót a DSC (Digital Selective Calling) vagy az AIS (Automated Identification System) miatt összekábelezd a GPS-szel. A dobozból kivéve készen áll az AIS és AIS SART célpontok elérésére, a DSC-hívás, a pozíció-megosztás, az útpont-navigáció és a DSC-vészjelzésekre való navigáció mindössze néhány egyszerű lépéssel elvégezhető.
Beépített AIS vevő AIS / AIS SART célpontok kijelzésével: MMSI, hívójel, hajó neve, BRG, DST, SOG és COG.
A MATRIX AIS/GPS kijelzi az AIS-cél információkat (MMSI, hívójel, hajó neve, BRG, DST, SOG és COG), lehetővé teszi, hogy DSC segítségével közvetlenül kapcsolatba lépj egy AIS hajóval, megmutatja a hajód helyzetét az AIS-célpontokhoz képest, és a CPA (Closest Point of Approach) riasztáson keresztül figyelmeztet, ha egy AIS hajó túl közel kerül a tartózkodási helyedhez.
Programozható CPA vagy TCPA ütközéselkerülő riasztások
A GX2200 Matrix AIS/GPS mutatja hajód helyzetét az AIS-célpontokhoz viszonyítva, és riaszt téged, ha egy AIS-hajó túlságosan közel kerülhet a tartózkodási helyedhez a legközelebbi megközelítési pont (CPA) riasztás vagy a legközelebbi megközelítési pontig eltelt idő (TCPA) riasztás segítségével.
30 wattos hangosbemondó/hangjelző előre beprogramozott ködjelzésekkel és visszahallgatással
A MATRIX AIS/GPS tartalmaz egy 30 W-os hangos üdvözlőjelzőt ködjelzésekkel; csengők és sípok visszahallgatással. További előnyként a PA vagy köd üzemmódban az utoljára kiválasztott VHF csatorna hallható, és az AIS kijelző is elérhető és használható.
RAM4 második állomás kompatibilis
Távolról kell vezérelned egy VHF-et a pilótafülkéből vagy a parancsnoki hídról? A MATRIX AIS/GPS a RAM4 távmikrofon alkalmas az összes VHF és DSC funkció vezérlésére egy második állomáson. A RAM4 a fő rádiókijelző duplikátuma, amely minden funkciót megjelenít, beleértve az AIS-kijelzőket és a hajóinformációkat is. Az interkom funkció lehetővé teszi a kommunikációt a fő rádió és a távoli állomás között.
RAM4X vezeték nélküli második állomással kompatibilis
Vezeték nélkül vezérelheted a GX-2400 összes rádiófunkcióját a RAM4X vezeték nélküli távoli mikrofon interfészével. A rádió hátuljába csatlakoztatott SCU-30* vezeték nélküli hozzáférési pont segítségével akár 4 darab RAM4X egység szinkronizálására is lehetőség van. A RAM4X akár 65 láb működési hatótávolsággal lehetővé teszi az összes rádiófunkció vezérlését, beleértve a DSC-hívást, a pozíciólekérdezést, a csoportos hívást és még sok mást. A RAM4X interkomként is használható a főállomás vagy más vezeték nélküli RAM4X egységek között.
(*Az SCU-30 külön megrendelendő, nem tartozik a RAM4X készülékhez.)
Útvonalpont navigáció
A MATRIX AIS/GPS akár 100 útpont bevitelére és mentésére is képes. Ezek az úticélok kiválaszthatók és navigálhatók egy egyedi navigációs iránytű kijelző segítségével, amely mutatja a hajó SOG, COG, BRG (irány) és DST (távolság) értékeit az úticélhoz képest.
Süllyesztett beépítési lehetőség
Két szerelési lehetőség áll rendelkezésre. Konzolos rögzítés a mellékelt konzollal és gombokkal, vagy az opcionális MMB-84 segítségével a válaszfalba történő süllyesztett beépítés.
Integrált beszédtitkosítás
Belső 32 kódos beszédtitkosítóval feltöltve a privát kommunikációhoz. 32 kódos hangtitkosító kompatibilis a már használatban lévő összes Standard Horizon 4 kódos beszédtitkosítóval. Egyszerűen válaszd ki a kódolandó csatornát, majd válassz egy közös kódot az adó és a vevő rádió között, és a kommunikáció biztonságossá válik.
(A beszédtitkosító opcióhoz kereskedői programozásra van szükség).
Standard Horizon GX-2400E VHF mobil hajórádió funkciói:
- NMEA2000 és NMEA0183 kompatibilis
- Második állomásképesség vezetékes RAM4 vagy vezeték nélküli RAM4X segítségével (az opcionális SCU-30 WiFi modullal együtt használva)
- Beépített integrált 66 csatornás GPS-vevő
- Zajszűrő funkció mind a vételi, mind az adási hanghoz
- Megfelel az ITU-R M.493-15 D osztályú (digitális szelektív hívás) szabványnak
- 4800 vagy 38400 NMEA baud sebesség kiválasztása, 1 NMEA porttal rendelkező plotterekhez
- AIS/AIS SART célpont-megjelenítés: MMSI, hívójel, hajó neve, BRG, DST, SOG és COG
- E2O (könnyen kezelhető) ikon- és menürendszer
- Felhasználó által testreszabható virtuális gombok az egyszerű menükezeléshez
- Előre beállított gomb akár 10 kedvenc csatorna tárolására
- Intercom funkció a rádió és egy opcionális második állomás között
- Programozható keresés, kiemelt keresés és többszörös figyelés
- DSC pozíció kérés és jelentés funkciók
- GPS-iránytű, útpont és GPS állapotoldalak
- Útvonalpontok beírása, mentése és navigálása az Iránytű oldal segítségével
- Navigációs (LAT/LON, idő, SOG és COG) információk jelennek meg a kijelzőn
- Programozható CPA (legközelebbi megközelítési pont) vagy TCPA (idő a legközelebbi megközelítési pontig) riasztások
- Kereskedelmi minőségű vevőkészülék (a zavaró jelek és a kép visszaverése jobb, mint -80dB)
- 30 wattos hangosbemondó/hangos hangjelző programozott ködjelzésekkel és visszahallgatással
- GM (Group Monitor) DSC csoportos pozícióhívás használatával
- MOB (ember a vízben) működés
- Választható éjszakai üzemmód kijelző
- Beépített 32 kódos és 4 kódos beszédtitkosító (Kereskedői programozást igényel)
- Minden USA/nemzetközi és kanadai hajózási csatorna
- ATIS üzemmód az európai belvízi utakhoz
- 3 év vízálló garancia
Standard Horizon GX-2400E VHF hajórádió szállított tartozékai:
- GX-2400E adóvevő
- DC tápkábel
- Tartószerkezet és hardver
- Használati útmutató
- DCS figyelmeztető matrica (csak GX2400GPS)
- USB-kábel (USB "A" típusú csatlakozó USB micro "B" típusú csatlakozóhoz) - T9101648
A VHF hajózási sávokról: A VHF hajózási sáv frekvenciái a 156 - 158 MHZ-es tartományba esnek. A VHF hajózási sáv olyan távolságokon belül biztosítja a kommunikációt, ahol a két állomás „látja egymást”. A ténylegesen elérhető távolság sokkal inkább függ az antenna típusától, nyereségétől és elhelyezési magasságától, mint az adó kimenő teljesítményétől. Egy fixen telepített 25 wattos készülék esetében az áthidalható távolság 15 mérföld-nél nagyobb lehet, míg egy hordozható 5 wattos készülék esetében 5 mérföldnél nagyobb, ha a két állomás „látja egymást”. A hajózási VHF rádiók használatát a szabályzatok és a helyi jogszabályok korlátozzák. A jogosulatlan személyek általi használatuk nem megengedett, visszaélés esetén büntetést és elkobzást von maga után. Ez különösen igaz, amikor a rádiót szárazföldön, nem hajózási környezetben használják, mivel a hely vagy a hullámterjedés anomáliái miatt különösen a nyári időszakban az adás zavarhatja a segélyszervezetek munkáját, vagy vizijárművek összeütközését okozhatja.
Eljárási tájékoztató a tengeri és belvízi mozgó állomások engedélyezéséről: http://nmhh.hu/cikk/1601/Eljarasi_tajekoztato_a_tengeri_es_belvizi_mozgo_allomasok_engedelyezeserol
Blogbejegyzések:
Adóvevők IP védelme? Elmondjuk, mit érdemes tudni!
Mindent a VHF hajórádiókról: frekvencia, hatótáv, MMSI kód, ATIS kód, DSC hívás, engedélyek
| Channels | All International, USA and Canadian *(Depending on the region setting) |
| Normal Input Voltage | 13.8 V DC |
| Current Drain | |
| Standby | 0.55 A |
| Receiver (at Maximum AF Output) | 0.9 A |
| Operating Voltage Range | 11 V to 16.5 V |
| Transmit | 5.0A (Hi), 1.0A (Lo) |
| NMEA 2000 Load Equivalency Number | LEN=1 |
| DSC Transmitted Call Log | 100 |
| DSC Distress Call Log | 50 |
| DSC Received Call Log | 100 |
| Individual Directory | 100 |
| Group Directory | 30 |
| Waypoint Directory | 250 |
| Route Directory | 30 |
| Display Type | 2.6 x 1.4" (66 x 36 mm) |
| Full Dot Matrix (222 x 122 pixels) | |
| Dimensions (WxHxD) | 7.1" x 3.1" x 6.0" (180 x 80 x 152.6 mm) |
| Flush-Mount Dimensions (WxHxD) 6.3" x 2.6" x 6.2" (161 x 65 x 157 mm) | |
| Weight | 3.3 lbs (1.5 kg) |
| TRANSMITTER | |
| Frequency Range | 156.025 MHz to 161.600 MHz (INTERNATIONAL) |
| RF Output Power | 25 W (Hi), 1 W (Lo) |
| Conducted Spurious Emissions Less than -80 dBc (Hi), -66 dBc (Lo) | |
| Audio Response | within +1/-3dB of a 6 dB/Octave |
| pre-emphasis characteristic at 300 to 3000 Hz | |
| Audio Distortion | Less than 5% |
| Modulation | 16K0G3E (for Voice), 16K0G2B (for DSC) |
| Frequency Stability | +0.0003 % (-4 °F to +140 °F [-20 °C to +60 °C]) |
| FM Hum and Noise | 50 dB |
| RECEIVER (for Voice and DSC) | |
| Frequency Range | 156.050 MHz to 163.275 MHz |
| Sensitivity | |
| 20 dB Quieting | 0.35µV |
| 12 dB SINAD | 0.30µV |
| Squelch Sensitivity (Threshold) | 0.13µV |
| Modulation Acceptance Bandwidth | ±7.5kHz |
| Selectivity (Typical) | |
| Spurious and Image Rejection | 80dB for Voice (75 dB for DSC) |
| Intermodulation and Rejection | 75dB for Voice (75 dB for DSC) |
| Audio Output | 4.5 W (at 4 ohms external speaker output) |
| Audio Response | within +1/-3dB of a 6 dB/Octave de-emphasis characteristic at 300 to 3000 Hz |
| Frequency Stability | +0.0003 % (-4 °F to +140 °F [-20 °C to +60 °C]) |
| Channel Spacing | 25 kHz |
| DSC Format | ITU-R M.493-15 |
| Attenuator (Local) | Approx. 10 dB |
| RECEIVER (for AIS) | |
| Frequency | 161.975 MHz (CH A), 162.025 MHz (CH B) |
| Sensitivity | 0.5 µV (at 12 dB SINAD) |
| Selectivity(Typical) | |
| Spurious and Image Rejection | 70 dB |
| Intermodulation and Rejection | 70 dB |
| INTERNAL GPS RECEIVER | |
| Receiver Channels | 66 Channels |
| Sensitivity | Less than -147 dBm |
| Time to First Fix | 1 minute typical (@Cold Start) 5 seconds typical (@Hot Start) |
| Geodetic Datum | WGS84 |
