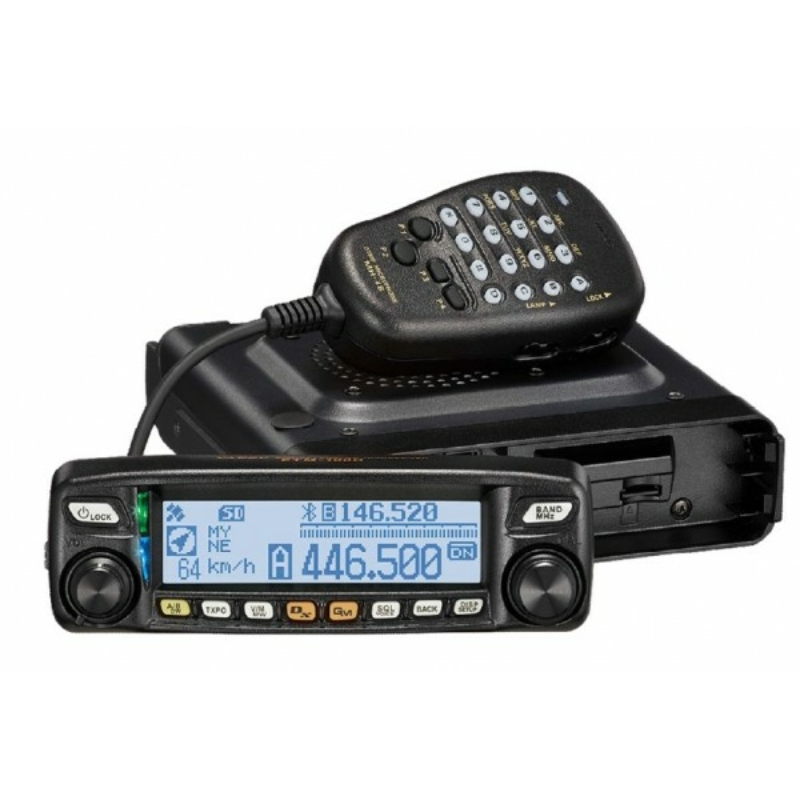

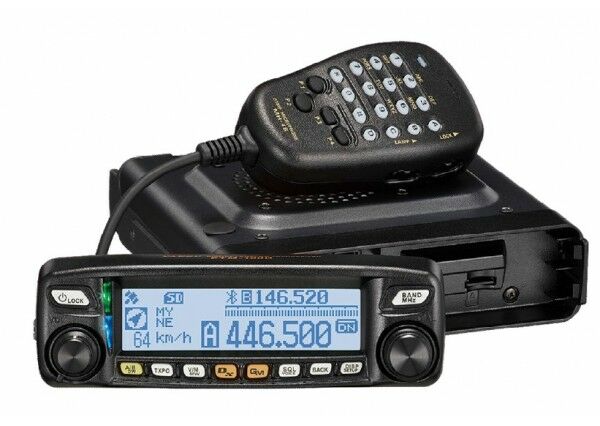

Yaesu FTM-100DE VHF/UHF C4FM/FM DIGITÁLIS MOBIL ADÓVEVŐ
Leírás és Paraméterek
Yaesu FTM-100DE C4FM/FM DIGITÁLIS MOBIL ADÓVEVŐ. Bemutatjuk a Yaesu FTM-100DE VHF/UHF kétsávos adó-vevőt , a Yaesu forradalmian új System Fusion C4FM digitális kommunikációs rendszerének izgalmas új tagját. Az egy vevőáramkörös kialakítású Yaesu FTM-100DE stabil 50 watt RF teljesítményt nyújt a 144 és 430 MHz-es amatőrsávokon, és rendelkezik mindazokkal a C4FM digitális és FM analóg kommunikációs képességekkel, amelyekkel minden rádióamatőr igényeit kielégíti.
A Yaesu FTM-100DE tervezésénél az egyszerűséget és a kényelmet tartottuk szem előtt. A jól látható és kompakt 160x40 pixeles grafikus pontmátrix kijelző levehető a készülékről, és attól függetlenül sokféleképpen telepíthető. Az élénk fehér LED háttérvilágítású kijelzőn tisztán és világosan látható a készülék aktuális működési állapota, többek között a GPS adatok, az SD kártya állapota és a forgalmi sáv csatornáinak neve, címkéje (alfanumerikusan).
Ez a sokfunkciós rádió az első digitális mobil készülék, amely rendelkezik az új automatikus üzemmód-választás (AMS) funkciónkkal. Ez azonnal érzékeli a vett jel üzemmódját. AAMS funkció nyugodt használatot tesz lehetővé, és kiküszöböli a különböző kommunikációs üzemmódok közötti kapcsolgatást. A Yaesu FTM-100D nem komatibilis a D-star és DMR rendszerekkel.
A Yaesu FTM-100DE igényeinek megfelelően három (3) digitális üzemmódban és egy (1) analóg üzemmódban működik:
- V/D üzemmód (hang és digitális jelek egyidejű átvitelére alkalmas kommunikációs üzemmód)
A digitális hangjelet a készülék a sávszélesség felében adja le. Ezzel egyidejűleg a 12,5 kHz sávszélességű csatornát a hangjel hibajavítására és egyéb adatok átvitelére is használja. A professzionális kommunikációs eszközöknél a hatékony hibajavítási technológia alkalmazásával a hatékony hibajavító kódok a beszélgetés ritkább megszakadásának előnyét biztosítják. A C4FM FDMA digitális üzemmódhoz kifejlesztett Clear Voice technológia biztosítja az ideális egyensúlyt a hibajavítás és a hangminőség között.
- FR hang üzemmód (teljes hangátviteli arányú üzemmód)
Ebben az üzemmódban a teljes 12,5 kHz sávszélességet digitális hangátvitelre használják. A hangadatok megnövelt mennyiségével minőségi hangkommunikáció lehetséges, amely a barátokkal folytatott „csevegéshez” kiváló hangminőséget biztosít.
- FR adat üzemmód (nagy sebességű adatátviteli üzemmód)
Ez a nagy sebességű adatkommunikációs üzemmód a teljes 12,5 kHz sávszélességet adatátvitelre használja. Az adó-vevő automatikusan Data FR üzemmódba kapcsol, ha pillanatképeket továbbít, és nagy mennyiségű adat nagy sebességű továbbítására alkalmas.
- Analóg FM üzemmód
Az analóg FM üzemmód akkor hatékony, amikor a gyenge jel miatt a digitális üzemmódban a hang kiesik, és lehetővé teszi a kommunikációt egészen a zajhatárig. A bevált Yaesu kis teljesítményű áramkörök használata nagyobb hatékonyságot biztosít a digitális üzemmódoknál. Ez a legtöbb tipikus nem-digitális kézi adó-vevőben és VHF/UHF mobilrádióban használt FM üzemmód.
Digitális és analóg FM üzemmódban is használható
Nem veszíti el a kapcsolatot az olyan barátaival, akik még nem váltottak digitális készülékre. A Yaesu FTM-100DE mind analóg FM mind C4FM digitális üzemmódban tökéletesen működik, és kiválóan beilleszkedik mindkét forgalmi környezetbe.
Masszív, nagy teljesítményű adó
RF kimenő teljesítmény: 50/20/5 W. Moduláció típus: F1D, F2D, F3E: Változó reaktancia moduláció, F7W: 4FSK (C4FM)
Nagy hangfrekvenciás teljesítmény
Nagy hangerő a 3 wattos beépített hangszóróval. Opcionális külső hangszóróval (MLS-200-M10) a kimenő teljesítmény 8 watt
Nagy méretű BUSY/TX jelzés
A két nagy méretű és élénk, többszínű BUSY/TX LED állapotjelző világosan mutatja a készülék aktuális működési állapotát, zöld fénnyel világít az analóg FM adás vételénél, és kék fénnyel, ha digitális adást vesz.
• A felső fél zöld fénnyel világít, ha az állapot BUSY/RX (jel vétele).
• A felső fél piros fénnyel világít adás közben.
• Az alsó fél kék fénnyel világít digitális hangjel vétele és adása során.
• Az alsó fél fehér fénnyel világít digitális adatjel vétele és adása során.
• Az alsó fél kék fénnyel villog olyan jel vétele során, amelyben a hívóhang illetve DCS kód eltér a beállítottól.
Beépített GPS
A beépített 66 csatornás GPS vevő és antenna helymeghatározást, idő, irány és APRS® információt biztosít. A GPS naplózási funkcióval rendelkezik.
Része az APRS®
1200/9600 bps APRS® (automatikus csomagrádiós jelentés rendszer) adatátviteli lehetőséggel rendelkezik.
Érintés nélkül használható
A törvényben megengedett (ahol ez szükséges) érintés nélküli használat lehetséges az opcionális Bluetooth® egységgel és fejhallgatós mikrofonnal. Ehhez az opcionális Bluetooth® egység (BU-2) szükséges.
Hangos útmutató és hangrögzítő funkció
Az opcionális hangos útmutató egységgel (FVS-2) a készülék bemondja aktuális üzemi frekvenciáját, a sávváltást és az APRS® üzeneteit. Akár 5 percnyit rögzíthet a vett jelből, vagy folyamatosan felveheti a vett hangjel utolsó 30 másodpercét.
Digitális csoportfigyelő (GM) funkció
A digitális GM funkció automatikusan ellenőrzi, hogy egy csoportban regisztrált tagok a kommunikáció hatótávolságán belül vannak-e, és minden hívójelhez megjeleníti róluk a képernyőn az olyan információkat, mint irány, távolság. Ez a hasznos funkció nemcsak azt teszi lehetővé,mely barátai vannak elérhető távolságon belül, hanem egy pillantással azt is láthatja, hol vannak a csoport tagjai. Emellett ez a funkció üzenetek és képek küldésére is használható a csoporton belül. A digitális csoportfigyelő csak a csoport tagjai közötti közvetlen kommunikációra vonatkozik; átjátszón keresztül nem használható.
Ez igen hasznos a közösségi szolgálati tevékenységekben, a kutatási és mentési műveletekben, és számtalan más felhasználásban, aminek csak képzelete szab határt!
Yaesu FTM-100DE frekvenciatartomány:
Vétel
108 - 137 MHz (légiforgalmi sáv)
137 - 174 MHz (144 MHz amatőrsáv)
174 - 400 MHz (GEN1)
400 - 480 MHz (430 MHz amatőrsáv)
480 - 999.99 MHz (GEN2) mobiltelefon blokkolva (Észak-Amerikai változatnál)
Adás
144 - 146 MHz
430 - 440 MHz
Yaesu FTM-100DE e gyéb hasznos funkciói:
- 500-500 memóriacsatorna az A (fő) sávon és a B (segéd) sávon
- A memóriacsatornák és az egyéni beállítások tárolása a behelyezett mikro-SD kártyán
- A mikro-SD kártya használatával a rádió adatai egyszerűen átmásolhatók más kompatibilis rádiókba
- Sokoldalú szkennelő vevő a megfigyelés rajongóinak (VFO szkennelés, memória szkennelés, stb.)
- Digitális óra
- Időzítő funkció: Esemény időzítő részidő és visszaszámlálás funkcióval
- Digitális fényképek fogadása és továbbítása (nem támogatja az MH85A11U kamerás mikrofon használatát).
A csomag tartalmának ellenőrzése
- MH-48A6JA DTMF mikrofon
- MMB-36 rögzítőkeret a készülékhez
- Rögzítőcsavar készlet
- Rögzítőkeret a vezérlőhöz
- Vezérlőkábel (3 m)
- Egyenáramú tápkábel (biztosítékkal)
- Tartalék biztosíték (15 A)
- SCU-20 kábel számítógép csatlakoztatásához
- Átalakító sztereo és mono dugó közé
- Kezelési utasítás (ez a kézikönyv)
- Garanciakártya
3 év teljes körű garancia és szakszerviz!
Az amatőr adó-vevők gyári alapbeállítása nem terjed ki az amatőr sávokon kívüli adásra.
Ha te is érdeklődsz a digitális rádiózás iránt, lépj be a Yaesu C4FM System Fusion Facebook csoportunkba!
A legfrisebb WIRES-X szoftver letölthető a www.yaesu.com oldalról!
| Frekvencia tartomány | TX 144 - 146 MHz vagy 144 - 148 MHz, 430 - 440 MHz vagy 430 - 450 MHz RX 108 - 137 MHz (légiforgalmi sáv) 137 ~ 174 MHz (144 MHz amatőrsáv) 174 ~ 400 MHz (GEN1) 400 ~ 480 MHz (430 MHz amatőrsáv) 480 - 999,99 MHz (GEN2) USA verzióban a mobiltelefon sáv blokkolva |
| Csatorna lépésköz | 5/6,25/8,33/10/12,5/15/20/25/50/100 kHz (8,33 kHz csak a légiforgalmi sávon) |
| Adási üzemmódok | F1D, F2D, F3E, F7W |
| Frekvencia stabilitás | ±2,5 ppm -20°C és +60°C között |
| Antenna impedancia | 50 Ω |
| Tápfeszültség | Névlegesen 13,8 V egyenfeszültség, negatív testeléssel, gyakorlatban 11,7 - 15,8 V egyenfeszültség, negatív testeléssel |
| Áramfelvétel | 0,5 A (vétel) 11 A (50 W adás 144 MHz-en) 12 A (50 W adás 430 MHz-en) |
| Működési hőmérséklet | -20°C – +60°C |
| Méretek | 140 x 45 x 164 mm előlappal ventilátor nélkül, forgatógombbal |
| Előlap | 140 x 45 x 29 mm forgatógomb nélkül |
| Tömeg (kb.) | 1,1 kg rádióegység, előlap, vezérlő kábellel |
| Adó | |
| RF kimenő teljesítmény | 50/20/5 W |
| Moduláció típusok | F1D, F2D, F3E Változó reaktancia moduláció F7W:4FSK (C4FM) |
| Felharmonikus sugárzás | Minimum -60 dB-lel a jel alatt |
| Mikrofon impedancia | Körülbelül 2 kΩ |
| DATA csatlakozó bemeneti impedanciája | Körülbelül 10 kΩ |
| Vevő | |
| Felépítés | Kétszer transzponált szuperheterodin |
| Középfrekvenciák | 1. 47,25 MHz, 2. 450 kHz |
| Vevő érzékenysége | 108 - 137 MHz (AM) tipikusan 0,8 μV 10 dB SN mellett 137 - 140 MHz (FM) 0,2 μV 12 dB SINAD mellett 140 - 150MHz (FM) 0,2 μV 12 dB SINAD mellett 150 - 174 MHz (FM) 0,25 μV 12 dB SINAD mellett 174 - 222 MHz (FM) tipikusan 0,3 μV 12 dB SINAD mellett 222 - 300 MHz (FM) tipikusan 0,25 μV 12 dB SINAD mellett 300 - 336 MHz (AM) tipikusan 0,8 μV 10 dB SINAD mellett 336 - 420 MHz (FM) 0,25 μV 12 dB SINAD mellett 420 - 470 MHz (FM) tipikusan 0,2 μV 12 dB SINAD mellett 470 - 520 MHz (FM) 0,2 μV 12 dB SINAD mellett 800 - 900 MHz (FM) tipikusan 0,4 μV 12 dB SINAD mellett 900 - 999,99 MHz (FM) tipikusan 0,8 μV 12 dB SINAD mellett Mobiltelefon frekvenciák blokkolva (csak az USA változatnál) |
| Digitális üzemmód | 140 - 150 MHz (digitális) tipikusan 0,19 μV BER 1% mellett 420 - 470 MHz (digitális) tipikusan 0,19 μV BER 1% mellett |
| Szelektivitás | NFM, AM 12 kHz / 30 kHz (–6 dB/-60 dB) |
| Hangfrekvenciás kimenet | 3 W (8 Ω, THD 10%, 13,8 V) belső hangszóróval 8 W (4 Ω, THD 10%, 13,8 V) opcionális MLS-200-M10 hangszóróval |
| Hangfrekvenciás kimenet impedanciája | 4 - 16 Ω |
